Устройства программного управления (далее “контроллеры” или “промышленные контроллеры”) серий TREI-5B-04 и TREI-5B-05 предназначены для локальных и распределенных систем автоматического контроля и управления технологическими процессами в ответственных системах на промышленных предприятиях с нормальным и взрывоопасным производством, а также для построения систем противоаварийных блокировок и защит.

Отрасли применения

Аттестованное средство измерения

• полный перечень стандартных сигналов ввода/вывода для промышленных применений;
• РС-совместимая вычислительная платформа;
• полная гальваническая изоляция от 1000 до 2500 В;
• сертифицированные схемы резервирования контроллера;
• «горячая» замена модулей;
• широкий диапазон условий эксплуатации;
• возможность построения систем блокировок и зашит;
• простая и удобная в обслуживании конструкция;
• комплектация проектным путем «под заказ» потребителя.

Исполнение и взрывозащита контроллеров TREI-5B

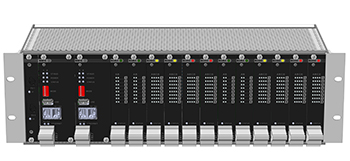

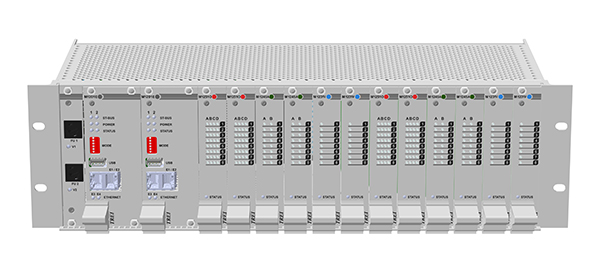

Контроллеры TREI-5B-04 серий M800, SAFE и STANDARD имеют конструктивное исполнение на базе унифицированных конструктивов стандарта Евромеханика 19” с высотой модулей 3U.

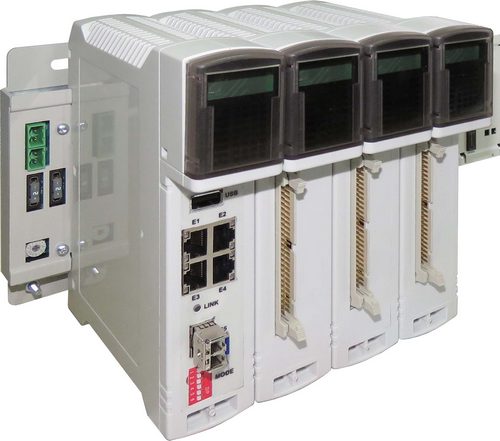

Контроллеры TREI-5B-04 серии FAST имеют исполнение шасси.

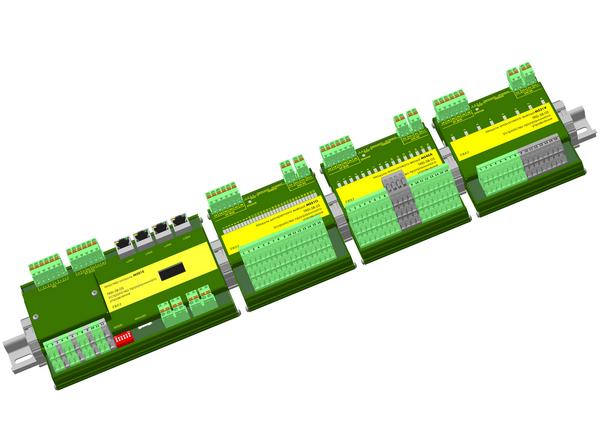

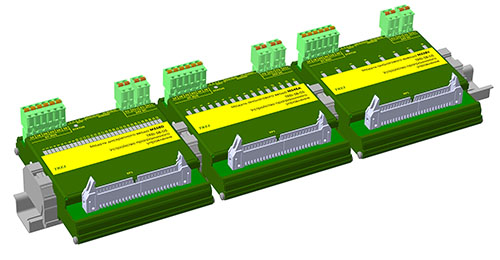

Монтаж контроллеров TREI-5B-05 производится на стандартную DIN-рейку.

Контроллеры могут быть размещены в напольных и навесных шкафах с одностороннем и двусторонним доступом, со стеклянными и металлическими дверями.

Контроллеры TREI-5B имеет общепромышленное исполнение, однако при использовании групповых барьеров искрозащиты B700 можно использовать контроллеры на взрывоопасных объектах.

Функции

Контроллеры TREI-5B-04 и TREI-5B-05 – это компактные многофункциональные устройства автоматического контроля, измерения и управления, которые:
• обеспечивают непосредственный ввод и преобразование всех типов аналоговых и дискретных сигналов;
• формируют управляющее воздействие под любые исполнительные механизмы;
• обеспечивают запись и хранение программ и данных пользователя на FLASH-диске и в статическом ОЗУ;
• обладают мощной программно-аппаратной самодиагностикой;
• реализуют развитую систему диагностики и сервиса;
• поддерживают интеграцию между модулями серии TREI-5B-04 и TREI-5B-05 - протокол обмена по шине ST-BUSM контроллера TREI-5B-04 совместим с протоколом обмена контроллера TREI-5B-05;
• позволяют производить многоуровневое резервирование: канал-модуль-каркас, включая мастер-модуль, модуль питания, а также интерфейсные каналы связи.

Общее описание и назначение



Пример построения АСУТП на базе контроллеров TREI-5B

Контроллеры TREI-5B-04 и TREI-5B-05 предназначены для управления технологическими процессами в ответственных системах на предприятиях в различных отраслях промышленности. Контроллеры выполняют сбор и обработку аналоговых и дискретных информационных сигналов с первичных преобразователей и приборов в схемах автономного управления или в составе распределенной системы управления, а также формирование и выдачу управляющих воздействий на объект управления.

Контроллеры разработаны для работы в ответственных системах, где требуется высокая надежность работы оборудования и позволяют производить многоуровневое резервирование.

Структура контроллеров гибкая и позволяет реализовать как автономные системы, так и крупные системы, в том числе распределенные и мультимастерные.

TREI-5B-04 и TREI-5B-05 – это аттестованные средства измерений, в которых реализован полный перечень каналов ввода/вывода стандартных сигналов для промышленных применений.

Интерфейсы и протоколы связи

В контроллерах TREI-5B реализован набор базовых и дополнительно-встраиваемых интерфейсов связи.

Серии контроллеров

Совместимость серий контроллеров

Мастер - модули и модули ввода/вывода TREI-5B-04 и TREI-5B-05 совместимы в соответствии с представленной ниже таблицей.

⚹ в режиме модулей ввода/вывода при наличии мастер-модулей (M1010E/E2, M1011E/E2, M1012E/E2)

Качество и надежность



Сертификат соответствия

Предприятие АО «ТРЭИ» (г. Пенза) специализируется на разработке, изготовлении, поставке и обслуживании высококачественных промышленных контроллеров серии TREI-5B, адаптированных к условиям рынка СНГ, учитывающих требования повышенной надежности и особенности эксплуатации аналогичной техники.

Контроллеры разработаны российскими специалистами и произведены в России.

Предприятие АО «ТРЭИ» имеет сертификат соответствия системы менеджмента качества (СМК) требованиям ГОСТ Р ИСО 9001-2015 (ИСО 9001:2015).
Выпускаемые контроллеры полностью соответствуют требованиям нормативных документов, действующих в России: как к измерительному электрооборудованию, так и видам исполнения оборудования (общепромышленному и взрывозащищенному).

При изготовлении контроллеров применяются конструктивы, комплектующие изделия, печатные платы и электронные компоненты ведущих мировых фирм-производителей.



Автоматизированный монтажный станок

Монтажные и сборочные операции построены по современной западной технологии с использованием новейшего автоматизированного оборудования и материалов.
При производстве контроллеров обеспечивается 100%-ное трехуровневое тестирование изделия – блок/плата/модуль по всем каналам ввода/вывода.

Каждый контроллер проходит 96-ти часовой технологический прогон в режиме круглосуточного динамического тестирования всех каналов ввода/вывода. В течение 72 часов прогон ведется при температуре +60 °С.

Все операции прогона и тестирования автоматизированы и выполняются на специальных проверочных стендах, в климатических камерах и на другом специальном оборудовании.

Гарантии поставщика

Поставка контроллеров потребителю производится со склада АО "ТРЭИ" в России. Фирма обеспечивает гарантийное и сервисное обслуживание установленных контроллеров и по согласованию с потребителями организует их сопровождение и послегарантийное обслуживание.

Конструктивы

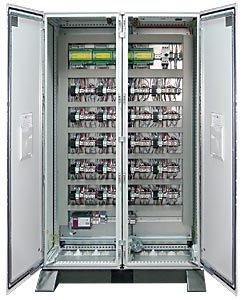

По желанию заказчика фирма ТРЭИ обеспечивает комплектную поставку контроллеров в специальных конструктивах – шкафах со степенью защиты до IP65 (ГОСТ 14254-96). Предусмотрена широкая номенклатура навесных и напольных шкафов с односторонним и двухсторонним доступом, со стеклянными и металлическими дверями.
Возможно секционирование (наращивание) шкафов с установленными в них контроллерами.

В шкаф с контроллерами дополнительно могут устанавливаться: кондиционеры, вентиляторы, лампы освещения, принадлежности для монтажа кабелей (клеммники, кабелегоны и прочее).
Возможна устанвка дополнительных блоков питания внешних цепей и вторичной аппаратуры потребителя.

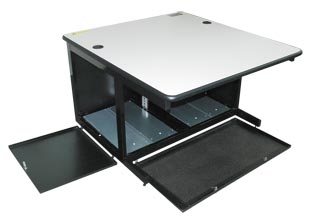

Пультовая секция

Пульт плавильщика

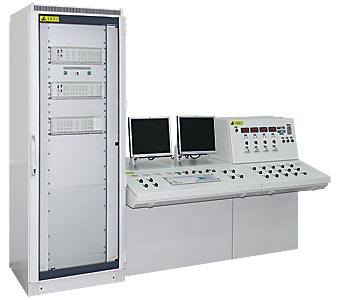

Система автоматического регулирования для Усть-Илимской ТЭЦ
